淺談民用建筑設計中防火門常見的應用問題及選型
李茫茫
安科瑞電氣股份有限公司 上海嘉定 201801
摘要：本文針對防火門的種類，防火門的安裝時要注意的事項，防火門比如安裝地方、安全系數等問題，都足以證明防火門是非常重要的民用建筑的組成部分，為居民的安全具有很好的保護作用，所以防火門無論是在設計理念還是安裝效果上需要注意的地方還有很多，一旦發生安全事故，也給了消防人員處理危險的機會和時間。
關鍵詞：防火門；疏散；耐火極限；火災；規范；防火門監控器；防火門監控系統
1 概述
防火門在危險狀況中能夠阻擋火勢給相關人員提供一個暫時安全的空間或為人員的逃離提供時間和機會。具體的防火門的安裝位置也有講究，可以在防火分區間、疏散樓梯間、垂直豎井等可以很好的起到保護作用的地方。防火門在普通門具有的功能基礎上，對火勢也是一個大的隔離帶，阻止火勢進一步擴大，為人員的安全撤離提供時間。然而人們對于防火門的安裝和使用問題上還存在一定的誤區，不僅浪費了物力財力，而且也不能使防火門的功能充分的發揮出來。
2防火門的分類
（1）防火門按照防火的時間來進行分類，有甲級、乙級、丙級之分，而時間保證則分別是1.5h，1h 和0.5h。
（2）防火門也可以通過啟動情況進行分類，分為常閉防火門和常開防火門兩大類。常閉防火門中防火門扇、門框、閉門器、密封條是其主要部分，雙扇或多扇常閉防火門還裝有順序器。常閉防火門一般情況下沒有電氣專業提供自控設計這一步驟。而對于常開防火門，除了要有常閉防火門的所有配件，防火門釋放開關的安裝也是必不可少的，這就需要電氣專業自控設計的幫助了。
（3）防火門也有材料之分，一般為木質防火門、鋼質防火門、鋼木防火門和其他防火門。
3防火門的設置要求
（1）要在人口流動較大的地方設置防火門，便于一旦發生火災，人群能夠迅速準確的撤離。而且常開防火門要具有很強靈敏度，一旦發生火災，能夠及時切斷電源并發出緊急警報。
（2）如果不是要安裝常開防火門的地方，別的地方的防火門都應該是常閉防火門。并且要在常閉防火門的四周標注一切安全提醒，提示人們要時刻使常閉防火門處于關閉狀態。
（3）除管道井檢修門和住宅的戶門外，防火門要使用常閉防火門，并長期處在關閉狀態。
4防火門的設置位置以及設置級別
（1）對于一些縱向管道井的排查，防火門要選擇丙級防火門。
（2）對于人口流動密集的地方或?qū)ｉT的安全撤離通道則要用乙級防火門。
（3）而對于一些人口較多的公共建筑等設施里，封閉式樓梯間的防火門選擇乙級防火門就比較合適，另外對于周邊環境的設計細節也要注意，比如為了迅速的撤離，要保證通道的地面平坦。
（4）在一些樓梯間比如建筑的公共部分和一些較隱蔽的地方要在建筑設計時就考慮到要安裝功能較強的防火墻和防火門，這時的防火門選擇乙級防火門就比較合適，可以將防火效果達到較好。
（5）對于樓層較高的建筑一旦發生火災撤離工作開展比較復雜，所以也要選擇乙級防火門。除此之外，對于一些倉庫等地方的安全防護設施的設置，也要在安裝防火門時選用乙級防火門。
5防火門監控系統的設計
5.1 防火門監控系統應遵循的設計規范
新《建規》第6.5.1條、新《火規》第4.6.1條和第6.11.1～3條對防火門的設置、監控和聯動控制設計提出了要求；而選用的產品還應滿足GB 29364-2012《防火門監控器》。
5.2 防火門監控器的定義
GB 29364-2012中對防火門監控器、防火門電動閉門器、防火門電磁釋放器、防火門門磁開關、防火門故障狀態等作了明確的定義，使防火門監控器及其配件的功能、作用更加規范、明確。
5.3 防火門監控系統的結構
系統主要由防火門監控器、監控分機、監控模塊組成。
5.4 防火門監控器基本功能
（1）《產品需滿足國家標準》（GB 29364-2012）。
（2）監控器主電源采用220V、50Hz交流電源，能為其連接的釋放器和門磁開關供電，工作電壓需采用直流24V。
（3）監控器應能實時監測各防火門的工作狀態和故障報警信息，并將工作狀態傳輸給消防控制室圖形顯示裝置。
（4）監控器應能與火災自動報警系統主機通訊，在30s 內能向釋放器發出啟動信號，執行操作并接收反饋信號，及時關閉火災發生區域的防火門。
（5）監控器的產品一般有小于1024個點和1024個點以上兩種規格，一個監控分機一般帶32個模塊，其中所帶常開防火門不宜超過16個（帶多了電源電壓下降比較厲害）。以上不同廠家產品不同，只給設計師一個參考。
6 安科瑞防火門監控系統介紹及選型
安科瑞AFRD100系列防火門監控系統，是安科瑞自主研發的集工業計算技術、通訊、抗電磁干擾、數學傳感器技術和工業現場總線控制技術于一體的智能化系統，該系統適用于機場、軌道交通、隧道、客運樞紐、醫院、學校、體育館、展覽館、酒店、商業樓盤等場所。

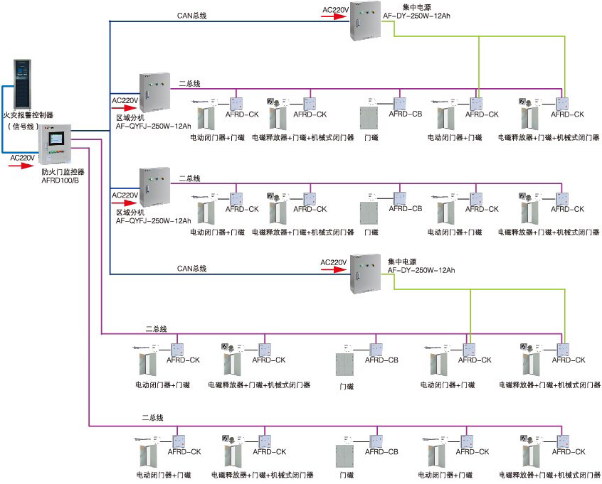

6.1 系統結構
AFRD100防火門監控系統采用AFRD100/B防火門監控器（主機）+區域分機+防火門監控模塊三層結構組網模式，適用范圍廣，滿足各種環境現場，便于區域化管理，監控模塊與監控器之間采用二總線通訊，監控器與分機之間采用CAN總線通訊，滿足了通訊實時性高的要求。
AFRD100/B型防火門監控器是AFRD100型防火門監控系統的核心，監控器通過二總線與多個防火門監控終端相連，構成集散式防火門監控系統，對防火門的工作狀態進行24小時實時自動巡檢，對處于非正常狀態的防火門給出故障報警提示。在發生火情時，該監控系統自動關閉常開防火門，為火災救援和人員疏散贏得寶貴時間！
本系統配有全套終端設備即防火門監控模塊、電動閉門器、電磁釋放器等，設備結構合理、可靠性高、功能較強、維護方便、性價比高，系統界面直觀、易用。
執行標準：本設備符合國標GB 29364-2012《防火門監控器》、GB50116-2013 《火災自動報警系統設計規范》、GB50016-2014 《建筑設計防火規范》及公共安全行業標準GA93-2004《防火門閉門器》。
6.2 系統功能
6.2.1.監控報警功能
監控器能接收火災自動報警系統的信息，報警時發出聲光報警信號，同時顯示屏指示報警區域，顯示報警時間及報警信息，直至監控器手動復位；復位后，若報警信號未消除，報警狀態會再次啟動。
6.2.2.控制輸出功能
當接收到火災自動報警系統的信息時，控制輸出繼電器閉合，當報警消除后，控制輸出繼電器釋放。
6.2.3.故障報警功能
通訊故障報警：當監控器與所接的任一監控終端之間發生通訊故障時或監控模塊自身發生短路、斷路故障時，監控畫面中相應的被監控終端顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。
電源故障報警：當主電源或備用電源發生故障時，監控器也發出聲光故障信號并顯示故障信息，可進入相應的界面查看詳細信息并可解除故障聲響。
6.2.4.自檢功能
設備自行檢查所有狀態指示燈、顯示屏、喇叭是否正常。
6.2.5.記錄存儲與查詢功能
當監控器監控到報警或故障等事件時，監控器能自動記錄事件類型，事件發生時間，事件發生區域以及事件的詳細信息，能存儲事件記錄超過10000條。監控器還能提供記錄查詢功能，可根據需要，自定義查詢?nèi)掌凇?/div>
6.2.6.電源切換功能
緊急狀態下，當主電源發生停電、欠壓等故障時，監控器可自動切換到備用電源工作，當主電源恢復正常供電時，自動切回到主電源，切換過程中監控器保持連續平穩運行。
6.2.7.遠程控制功能
當監控距離較遠時，可采用區域分機延長通訊距離和供電距離，并將監控信息上傳至監控器，監控器可對監控終端進行遠程監控和遠程復位。
6.2.8.權限管理功能
為確保監控系統的安全運行，監控器軟件操作權限分為三級管理，不同級別的操作員具有不同的操作權限。
6.3 AFRD防火門監控系統設備選型

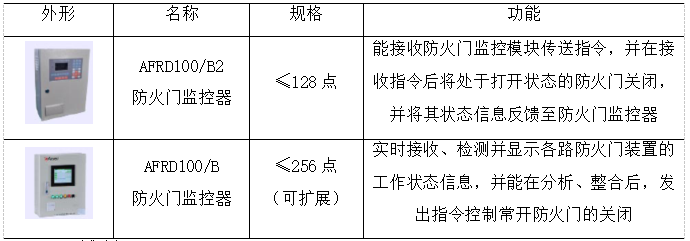

6.3.1.防火門監控器

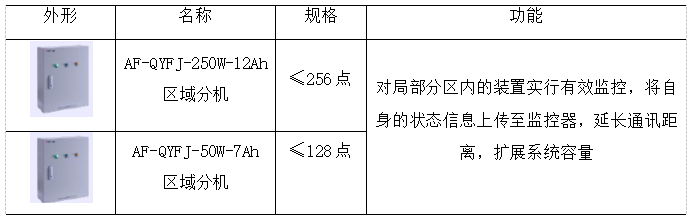

6.3.2.區域分機

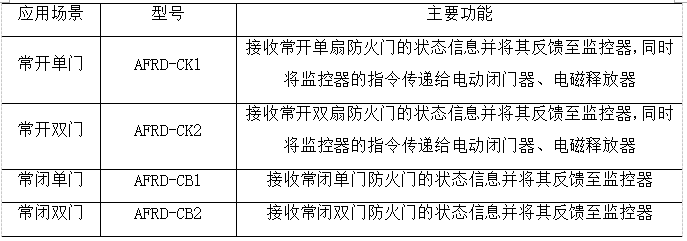

6.3.3. 防火門監控模塊
7 結語
防火門在整個消防設備中必不可少，也是防火工作中能起到很大作用的一個設計，而說到防火門的安裝工作是否合格，材料的選擇是否合理，是否能夠結合建筑的具體情況來選擇合適的防火門的安裝種類、同時也要根據住戶的特定要求來合理地調整防火門，使防火門的作用功能發揮到較大，同時對防火門設置的級別也要謹慎選擇，這關乎著一旦發生安全事故，防火門是不是能夠充分的發揮自己的作用來保護人員的安全并掩護其迅速撤離。除此之外，對防火門的開發設計的工作也不能忽視，因為防火門本身還存在著諸多漏洞，在實際的安全防護中的問題也不容忽視，這些都是防火門在投入使用中需要不斷的改進完善的地方，使防火門無論是設計還是功能上都更加的趨近完善。
參考文獻
[1] 孔維東.城市既有高層社區防災系統改造策略研究[D].天津大學，2014.
[2] 羅偉. 淺談防火門在民用建筑設計中的應用及常見問題[J]．《建材與裝飾》，2017, 03：100-101.
[3] 安科瑞 企業微電網設計與應用手冊. 2020.06版.
