李茫茫
安科瑞電氣股份有限公司 上海嘉定 201801
摘 要：隨著我國經濟水平的提高，餐飲業的快速發展，飲食油煙成為繼工業排放和汽車尾氣之后的第三大空氣污染源，隨著GB18483-2001的推出，各類油煙處理環保設備不斷出現。文章從凈化原理、凈化效率、使用成本等方面對離心式油煙凈化器、過濾式油煙凈化器、濕式油煙凈化器、靜電式油煙凈化器以及復合式油煙凈化器的優缺點進行分析，同時對改進方向進行思考，以期為今后設備開發的方向提供思路。
關鍵詞：餐飲業油煙；大氣污染；控制措施；
0 引言
近年來，隨著我國經濟水平的不斷提高，餐飲業快速發展。各種飯店、餐館的數量急劇提升，導致大量飲食油煙排放。飲食油煙中包含大量有害氣體，以及笨系物、烷烯烴以及鹵代烴等，危害人們的身體健康。21世紀初，國家有關部門推出了GWPB5-2000《飲食油煙排放標準（試行）》，2001年又修訂升級為國家標準GB18483-2001。2002年8月推出了HJ/T62-2001《飲食業餐飲凈化設備技術要求及檢測技術規范（試行）》，各類環保設備不斷出現。油煙的凈化技術根據凈化原理主要分為物理方法和化學方法，物理方法包括：過濾法、機械分離法、洗滌法、吸附法和靜電法等；化學方法包括：熱氧化法與催化燃燒法等，目前我國主要以物理凈化方法為主。國內市場的油煙凈化方式主要有過濾式、離心式、濕式、靜電式以及復合式等。本文從凈化原理、凈化效率、使用成本等方面對油煙凈化器的優缺點進行綜述，同時對改進方向提出一點建議，以期為今后設備開發方向提供思路。
1 油煙凈化設備
1.1 離心式油煙凈化設備
離心分離的機理是風機帶動金屬格網高速轉動，從而使油煙氣流在空氣中的運動方向發生變化，其中，顆粒物和油滴由于其本身的重力較高，在離心力的作用下與氣體分離，附著到罩壁上，通過罩壁流向集油槽，從而達到去除油滴和顆粒物的效果。該裝置的凈化效率受到風機轉速的影響，轉速越快，凈化的效果越好，但是轉速增加也會導致其自身的阻力變大、消耗功率變大。金屬格網的自身摩擦系數也會影響到凈化效率，原因是摩擦系數減小會導致油煙顆粒與金屬格網轉盤的碰撞概率變小。該法的有點在于比較簡單、阻力不大，并且能耗較小，但凈化效率只有30%，清洗維護工作量較大。
1.2 過濾式油煙凈化設備
過濾吸附多采用親油性的高分子復合材料，如海綿、無紡布等纖維材料等作為濾料，油煙通過濾料層，油煙中的顆粒物和大型油滴受到濾料的吸附，被截留在濾料表面，也可以同時去除大部分油煙氣味。該法的優點在于結構簡單、投資少、維修量小，對油煙的凈化效率略高于離心分離。缺點是隨著使用時間的增長，濾料層捕集的顆粒物和油滴黏度都很高，附著在濾料層表面難以去除，濾料層的表面積不斷降低，使得濾層壓降增高，阻力逐漸變大，動力消耗過大，產生較大的噪聲。需要經常更換濾層材料，容易造成二次污染。
過濾材料的選擇一般要滿足4點要求：(1)濾料本身對顆粒物有著較高的吸附能力。（2）價格便宜，可以一次性利用。（3）其自身的阻力低，因?yàn)樽枇Ω邥?huì)造成壓降過高，動力消耗變大，產生噪音。（4）濾料本身可以通過燃燒化進行處理，不會產生有毒有害物質，造成二次污染。
1.3 濕式油煙凈化設備
濕式凈化的原理是通過噴淋裝置將凈化液高速?lài)姵鲂纬梢红F，從而使油煙與吸收液充分接觸，油煙中的顆粒物和大型油滴被吸收液捕集吸收，成功捕獲油煙后的液滴在慣性的作用下向容器壁運動。吸收液中加入改善油煙親水性能的藥劑，如表面活性劑、乳化劑、堿液等，可以加大氣液接觸面積，將污染物從氣相向液相轉變，從而進行吸收和凈化，對異味和其他化學物，不如SO2,N2O等有較高的處理效果。當顆粒物小于2μm時該法有較高的處理效果。當顆粒物小于1μm時，顆粒物捕集效率則較差，并且該方法有著耗水、耗電、耗藥劑缺點，也容易造成二次污染。
1.4 高壓靜電油煙凈化設備
高壓靜電法是應用靜電沉積的原理，由于帶電導體的強電場作用，通過電暈放電使油粒子帶電，將油滴電離，使其產生大量新的帶電油粒子，進去收集區受電場力作用向陽極運動，從而使得煙氣中剩余油煙顆粒被分離出來，使處理后的油煙氣體達標排放。廢油流入集油槽，由放油管排入收集裝置中。優點是凈化效率較高，本體阻力較低。缺點是長期使用，極板易沉淀油垢，降低荷電能力，影響凈化效率，后期難以清潔，容易造成火災，需要定期由專門人士清理，損耗較大。通常在高壓靜電裝置前安裝一個金屬過濾板，則可以減輕電場的負荷，從而提高凈化效果。
1.5 復合式油煙凈化設備
復合式油煙凈化設備是指采用兩種或兩種以上凈化方式設計而成的油煙凈化設備，各種技術互相彌補對方的不足，凈化效率比之前單獨技術大大提升，具有廣大的市場前景。市場比較成熟的是以高壓靜電技術為核心，同時輔助添加其他的凈化技術，以達到油煙排放各項指標更加優化的目的。常用的復合型油煙凈化器復合方式主要有9種，挑選其中3種進行詳細分析。
1.5.1 機械離心、高壓靜電復合型油煙凈化器
前段機械離心模塊與后端高壓靜電模塊配合使用，是一種二級油煙凈化方式，機械離心裝置可以對大粒徑油霧粒子進行物理分離，雖然凈化效率不高，但適宜作為預處理部分進行初級凈化，從而減小后端壓力。經過預處理后的較小油滴和顆粒物再進入高壓靜電區域進行二級處理，處理完后的低濃度油煙經出口排出。
1.5.2 過濾吸附、高壓靜電復合型油煙凈化器
機械過濾與高壓靜電復合型技術使前段機械過濾模塊與后端高壓靜電模塊配合使用，是一種二級油煙凈化方式。前段過濾裝置能夠?qū)τ蜔熤械妮^大顆粒進行攔截，從而減輕后面高壓靜電裝置的負單，降低高野靜電裝置的清洗周期。雖然前段過濾層密度越大，濾層效果越高，但是高密度濾層產生的阻力也很大，過濾層孔徑較低時也會產生濾孔堵塞，從而導致過濾層無法去除較小粒徑的油粒。因此，在機械過濾模塊后端配合高壓靜電模塊可以對過濾模塊預處理后的較小粒徑油粒進行去除，這種二級油煙凈化方式提高了油煙的去除效率，降低了油煙的排放濃度。
1.5.3 濕式除塵、高壓靜電復合型油煙凈化器
濕式除塵與靜電除塵相結合的技術是將靜電油煙凈化器和濕式油煙凈化器相結合在一起，互相補充，消除對方的劣勢，減少對方的二次污染。靜電處理區能去除油煙中的大顆粒污染物，使處理后的煙氣基本達到國際要求的排放標準，但是無法去除小顆粒物和氣味分子，只能使其充荷點，從而提高后面的水噴淋處理效果。噴淋處理區充分利用了帶電粒子和離子與零電位物體之間的電荷鏡像力提高除塵效果，對于煙氣、氣味等污染物進行比較的凈化；同時，利用臭氧溶于水生成過氧化氫作為強氧化劑氧化被水滴及填料捕獲的污染物，從而減少了循環水的二次污染，同時減少了靜電除塵器產生的臭氧對大氣的污染。
PM2.5空氣污染的主要來源之一就是餐油煙污染，據我國PM2.5排放清單顯示，上海的清潔、餐飲和民用涂料占總排放量的5％，香港的餐飲行業PM2.5排放占其總排放量的 1.07％。烹飪方法主要用爆、炒的地區，油煙污染明顯高于全國其他地區。數據顯示，2012年-2017年國內PM2.5的污染量從10％增加到14％。與此同時揮發性污染物的主要來源之一也是餐油煙。據調查，餐飲油煙中含有近80多種污染 物，其中不飽和醛類、多環芳烴和苯具有很強的致癌作用， 這些物質會對人體健康的有著較大的威脅。
在賓館、工廠酒家、飯館、餐廳以及機關、學校等食品油炸以及烹任加工行業，國家先后出了多部相關法律規定，當?shù)赜嘘P(guān)部門也明確要求控制油煙廢氣污染治理，然而，目前大多數煙氣凈化器在早期階段具有很好的清潔效果，但是由于清潔和維護的頻率和成本很高，使得某些餐館的業主更愿意支付罰款，繼續使用降低凈化效果以及清潔效果，也不愿意對設施進行維護。
2 餐飲油煙凈化器現狀與發展前景
針對目前嚴重的餐飲油煙污染現象，餐飲油煙凈化器仍然是自理餐飲油煙污染的手段。單一原理油煙凈化方法往往有著各自缺點，離心式凈化效率低下，難以符合凈化標準。過濾式凈化效率比離心式高，但是需要經常更換濾料，價格昂貴，換下的濾料處理不當易造成二次污染。濕式凈化過程中使用的洗滌劑需要謹慎回收，否則流入環境造成二次污染。靜電式隨著時間的增長，電極上附著油粒增多，電暈降低，從而影響凈化效果，還會造成短路危險。
3 安科瑞AcrelCloud3500餐飲油煙監測云平臺
為了彌補現存餐飲行業在煙油監測上的漏洞，同時便利監管部門的監察，安科瑞油煙監測云平臺應運而生。油煙監測模塊通過2G/4G與云端平臺進行通信和數據交互，系統能夠?qū)ζ髽I(yè)餐飲設備的開機狀態、運行狀態進行監控；實現開機率監測，凈化效率監測，設施停運告警，待清洗告警，異常告警等功能；對采集數據進行統計分析、排名等統計功能；較之傳統的靜電監測方案，更具實效性。平臺預留與其他應用系統、設備交互對接接口，具有很好的擴展性。

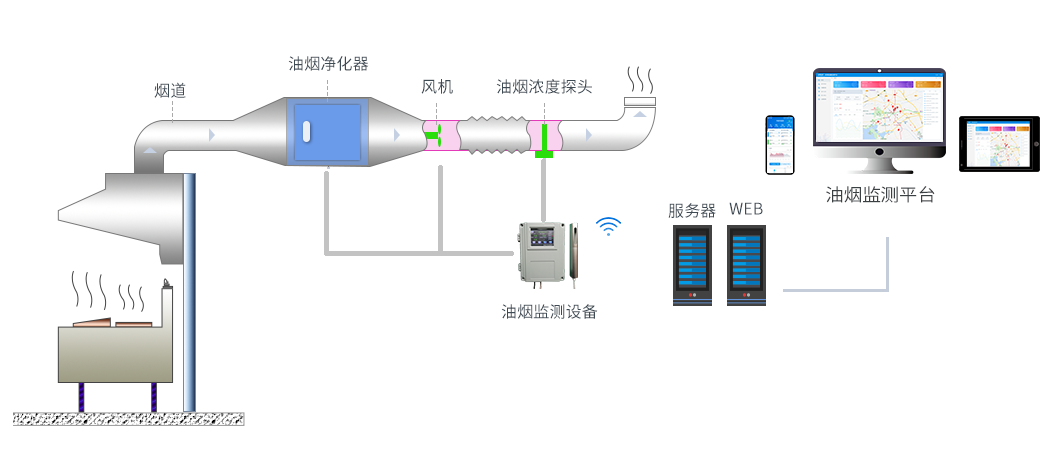

3.1平臺結構

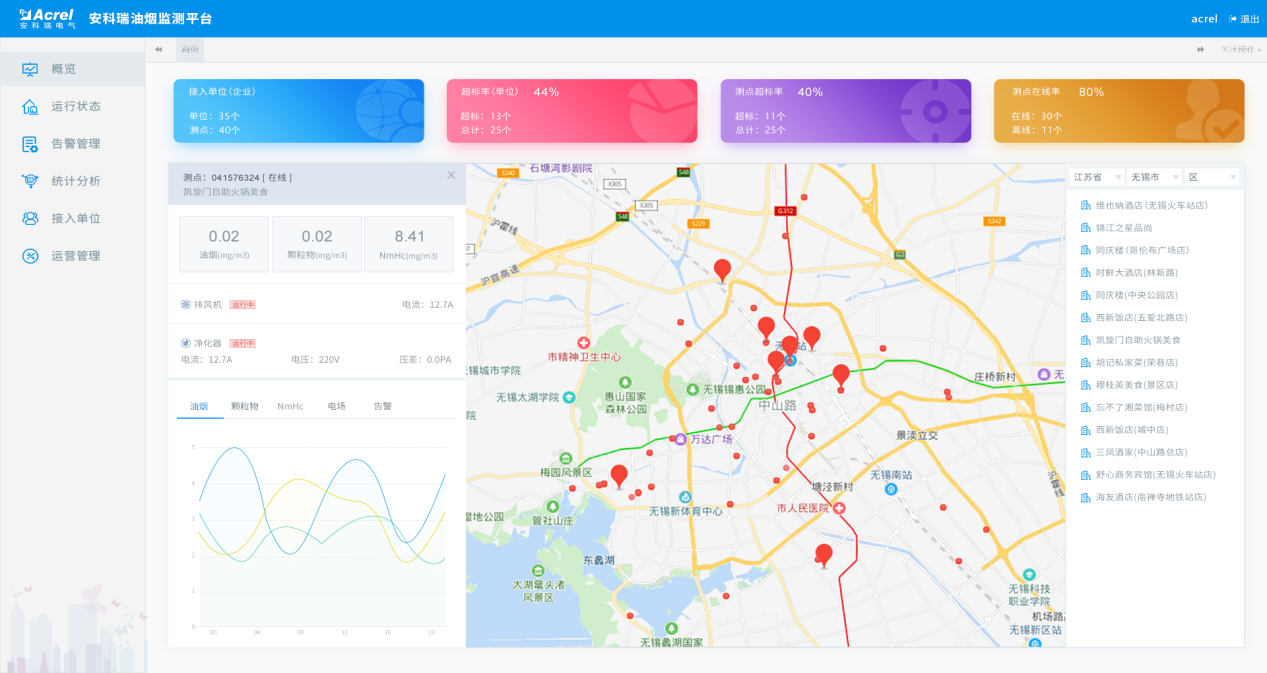

平臺GIS地圖采集餐飲油煙處理設備運行狀態和油煙排放的濃度數據，自動對超標排放及異常企業進行提示預警，監管部門可迅速進行處理，督促餐飲企業整改設備，并定期清洗、維護，實現減排環保，不擾民等目的。現場安裝監測終端，持續監測油煙凈化器的工作狀態，包括設備運行的電流、電壓、功率、耗電量等等，同時結合排煙口的揮發性物質、顆粒物濃度等進行對比分析，一旦排放超標，系統會發出異常信號。
■ 油煙監測設備用來監測油煙、顆粒物、NmHc等數據
■ 凈化器和風機配合對油煙進行凈化處理，同時對凈化設備的電流、電壓進行監測
■ 設備通過4G網絡將采集的數據上傳至遠程云端服務器
3.2 平臺主要功能

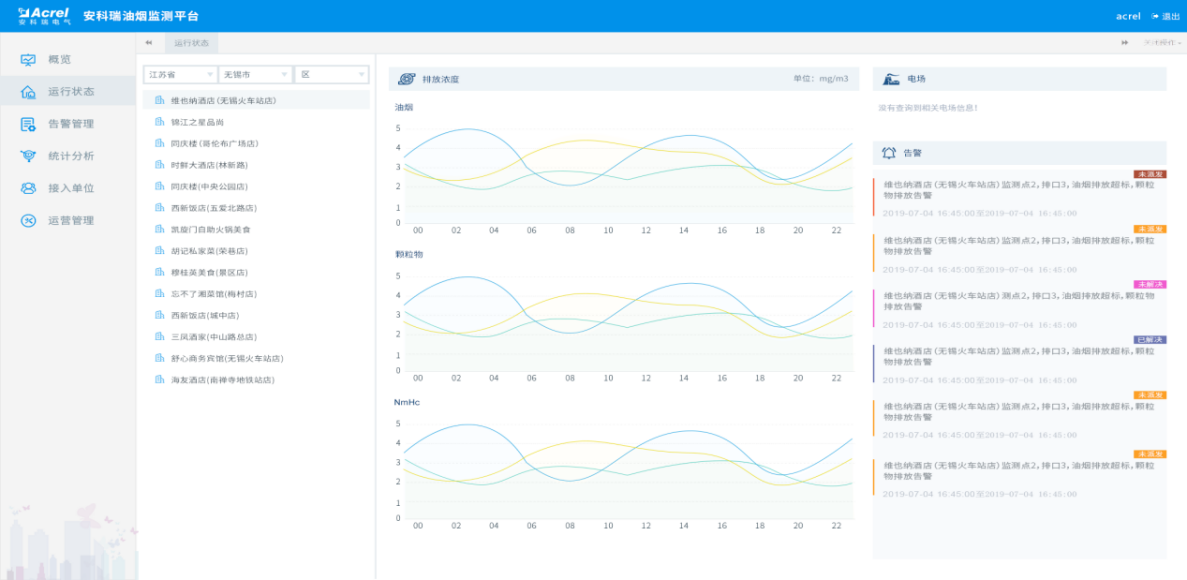

(1)在線監測
對油煙排污數據的監測，包括油煙排放濃度，顆粒物，NmHc等數值采集監測;同時對監控風機和凈化器的啟停狀態、運行數據進行監測。

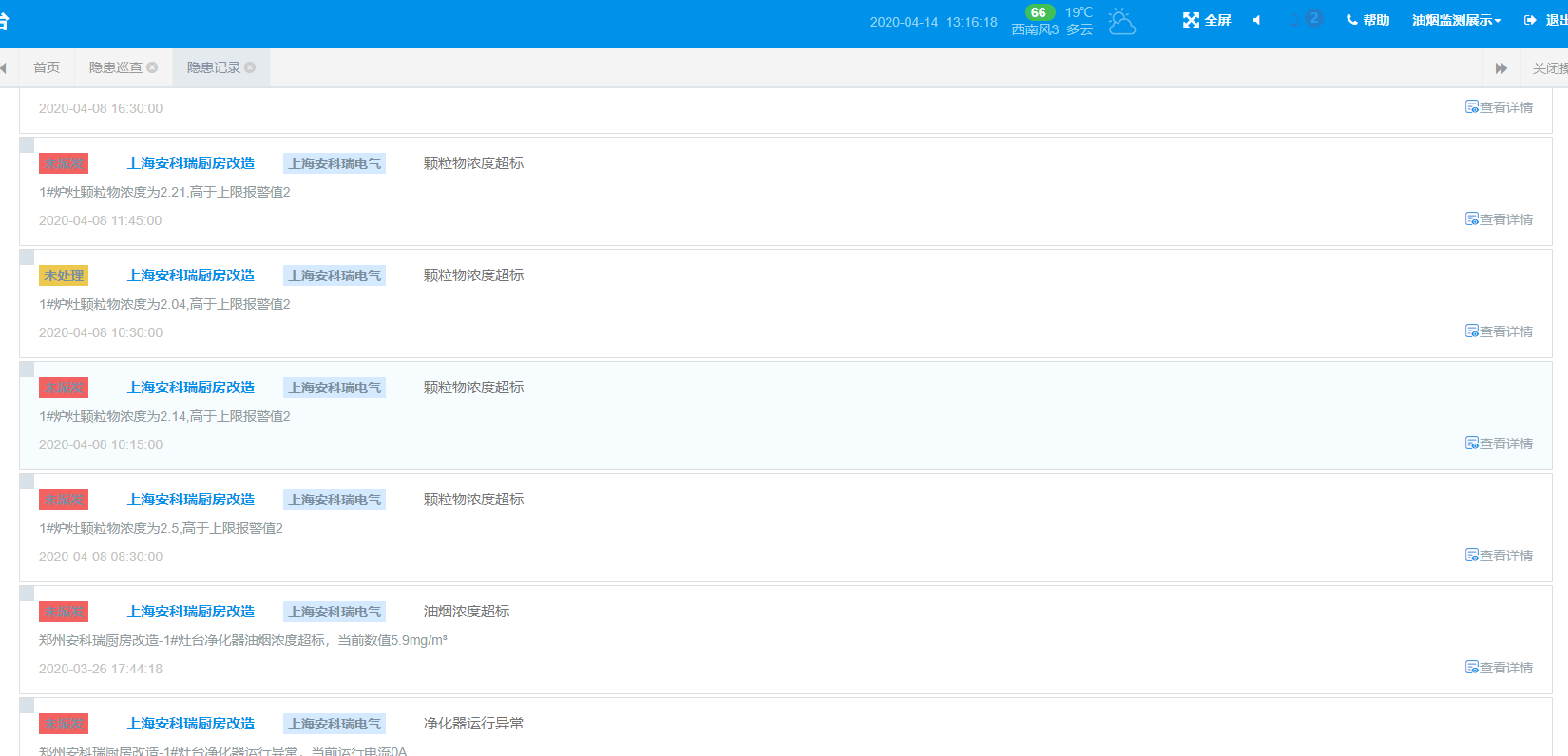

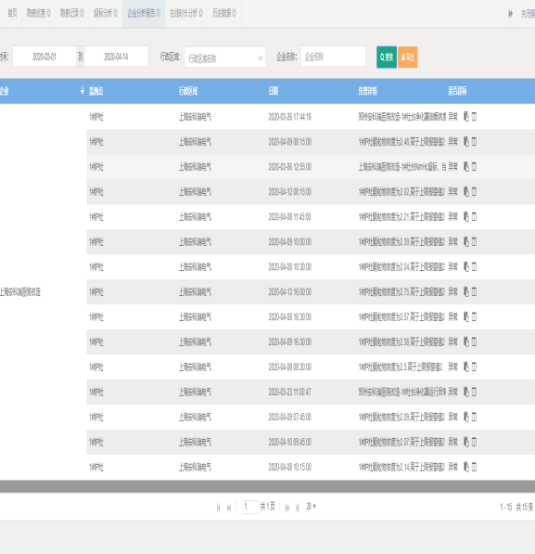

(2)告警數據監測
系統根據采集的油煙數值大小，產生對應的排放超標告警;對凈化器的運行數據分析，上傳凈化設備對應的運行、停機、故障等告警事件。

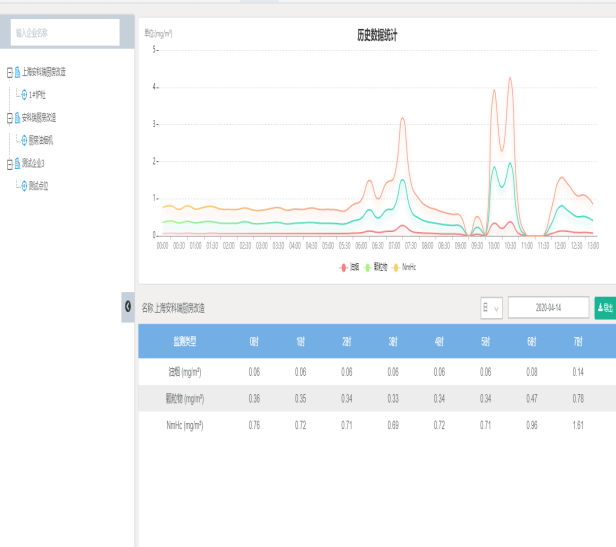

(3)數據分析
運行時長分析，離線分析；告警占比、排名分析；歷史數據統計等。
(4)隱患管理
系統對采集的告警數據分析，產生對應的隱患記錄，派發、處理隱患，及時處理告警，形成閉環。
(5)統計分析
包括時長分析、超標分析、歷史數據、分析報告等模塊。
(6)基礎數據維護
個人信息、權限維護，企業信息錄入，對應測點信息錄入等。
(7)數據服務
數據采集，短信提醒，數據存儲和解析。

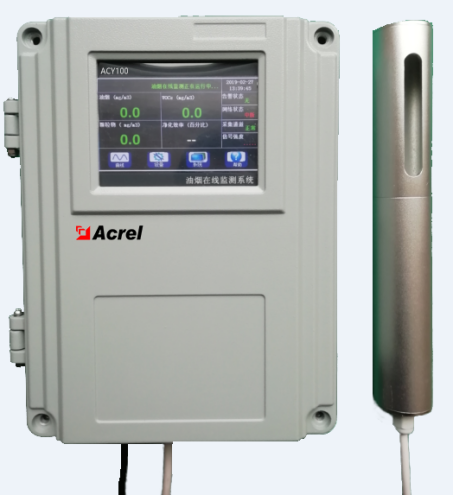

3.3油煙監測主機
油煙監控主機是現場的管理設備，實時采集油煙濃度探測器和工況傳感器的信號，進行數據處理，通過有線或無線網絡通訊將數據傳輸?shù)椒?wù)器平臺。同時，對本地?cái)?shù)據進行存儲，監控現場設備狀態，提供人機操作界面。

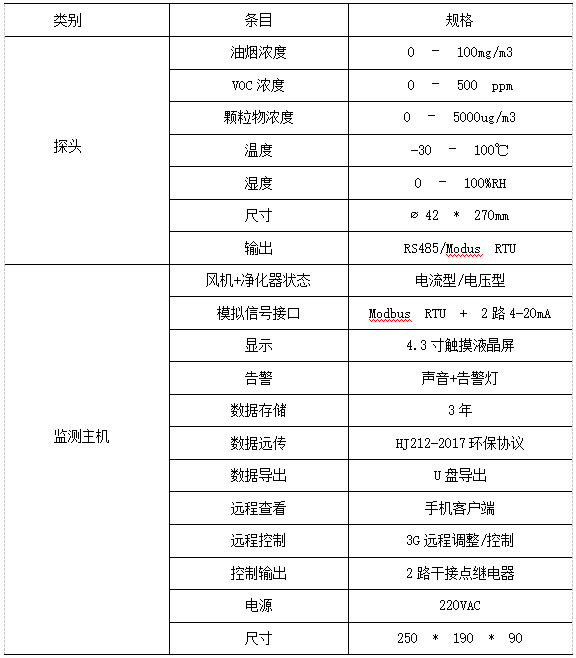

具體技術參數如下：

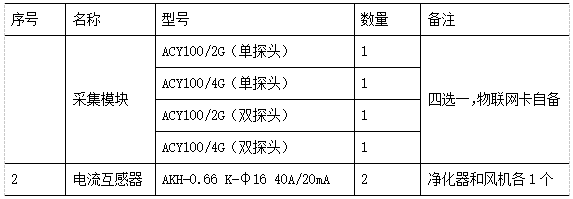

3.4 設備選型方案
注：雙探頭適合雙排煙通道的場合，每路探頭監測1路排煙通道。
4 結論
復合型餐飲油煙凈化方法能夠彌補單一原理油煙凈化方法的不足，凈化效率比之單獨技術大大提升，但是同時也有更高的造價成本和運營維護成本。其中，以靜電式油煙凈化器為核心，附加過濾式、離心式、濕式等技術組合成的復合型油煙凈化器以其凈化效率高、占地面積小的特點成為當前的主流選擇。研究經濟適用、凈化效率高、凈化效果穩定、易于拆卸和后期維護的復合型餐飲油煙凈化器是未來發展的付趨勢和方向。
【參考文獻】
［1］李曉旭.苗琪.佟樂.等.機械離心符合靜電技術去除油煙的實驗研究［J］.遼寧石油化工大學學報，2019（2）：42-46.
［2］丁穎.丁欣.彭遠明.等.飲食業油煙凈化器在應用推廣中存在的問題［J］.景德鎮高專學報，2009（2）:11.
［3］苗利軍.李虹毅.油煙凈化技術分類及其優缺點分析［J］.
［4］安科瑞AcrelCloud-3500餐飲油煙監測云平臺. 2020.05版.
