前言
能源互聯網的發展可以與互聯網行業的發展作類比，我們現在只是處于一個‘撥號上網’階段，未來在智能化、綠色化等方面還有很多事情要做。我們堅信總有一天能源互聯網會像今天的移動互聯網一樣，給我們帶來便捷、綠色、智能①”。面對當前資源緊張、環境污染、氣候變化等問題，能源清潔化轉型已成為全球發展趨勢。在推動我國能源革命和能源轉型中，建設能源互聯網將極大地改造傳統封閉式、條塊分割的能源行業，被認為是實現能源清潔低碳安全高效的戰略途徑。

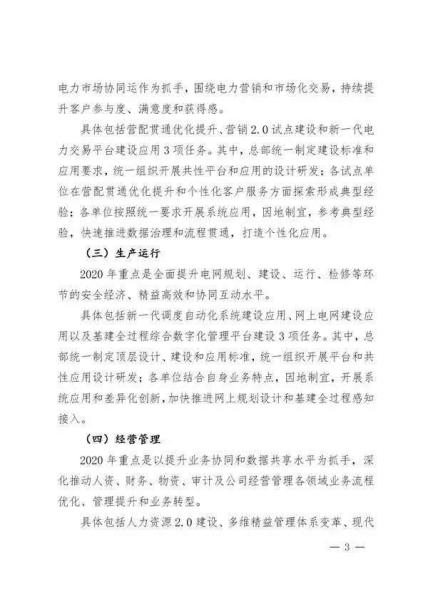

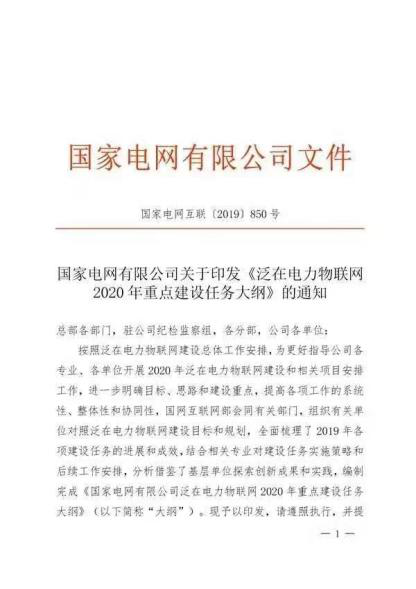

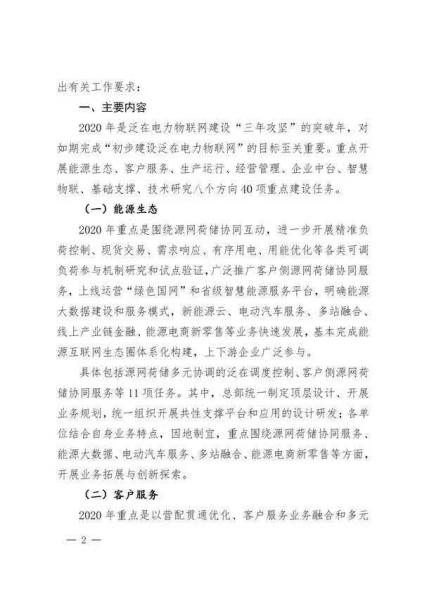

2019年12月2日國家電網有限公司（下稱“國網公司”）發布了國家電網互聯[2019]850號文《泛在電力物聯網2020年重點建設任務大綱》，對建設電力泛在物聯網有關工作進行部署，重點開展能源生態、客戶服務、生產運行、經營管理、企業中臺、智慧物聯、基礎支撐、技術研究八個方向40項重點建設任務，內容摘錄如下：
預計國網將每年為泛在電力物聯網建設投入500億元，泛在電力物聯網將成為接入設備最多的物聯網生態圈，一個全時連接、全域覆蓋、萬物互聯的大生態將形成，巨大的產業變革能力和社會推動力將不斷釋放，并引領能源行業實現高質量發展。
關鍵詞：泛在電力物聯網 云平臺 邊緣計算
安科瑞為泛在電力物聯網建設提供解決方案

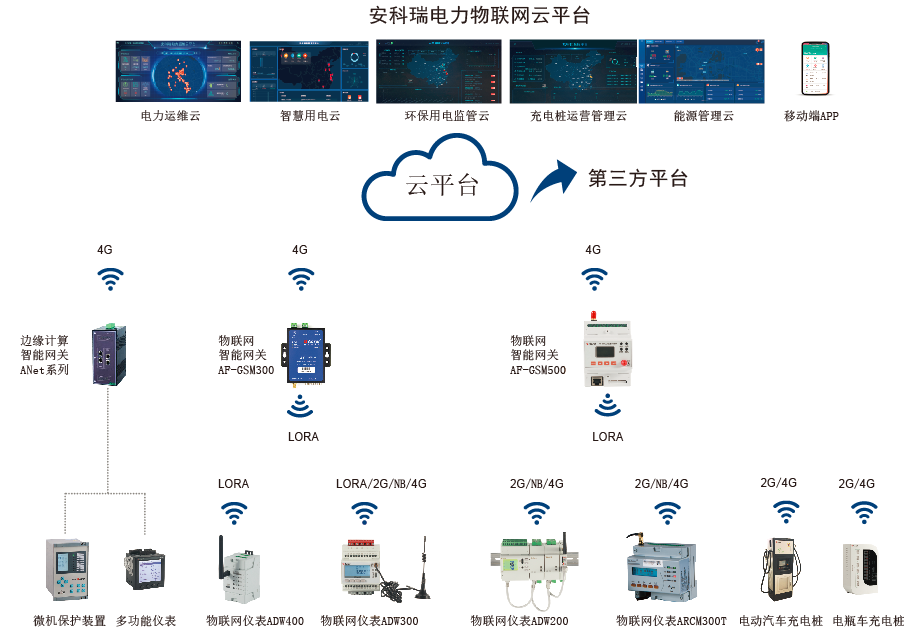

安科瑞電氣深耕用戶側能效管理多年，逐漸完善了從電力物聯網云平臺到終端傳感器的生態體系，在“源（電源）-網（電網）-荷（負荷）-儲（儲能）”各個環節加大研發投入，已經形成“云（云平臺）-管（有線/無線物聯）-邊（邊緣計算）-端（終端設備）”的生態系統，積極參與泛在電力物聯網建設，為國家電網建設“三型兩網”提供解決方案，使用戶在任何時間、地點、人、物之間實現信息連接和交互，產生共享數據，從而為電網、發電、供應商、用戶服務。
1 云
安科瑞電氣近年來已經陸續推出變電所運維云平臺、能源管理云平臺、智慧安全用電云平臺、環保用電監管云平臺、充電樁（電動汽車/自行車）運營管理云平臺、預付費管理云平臺等云平臺解決方案等解決方案，并已經廣泛應用在多地國網公司用戶端業務、環保部門、安監部門、住建部門等。
1.1 變電所運維云平臺
據統計全國高供高計的工商業用戶數量達到200多萬戶，規模巨大，但是大部分日常的運行維護工作比較傳統，普遍存在人力成本高、工作效率低、故障搶修時間長、風險預防薄弱等問題。國網公司和眾多電力運維公司正在搶占這塊巨大的市場，這是一個千億級別的市場。

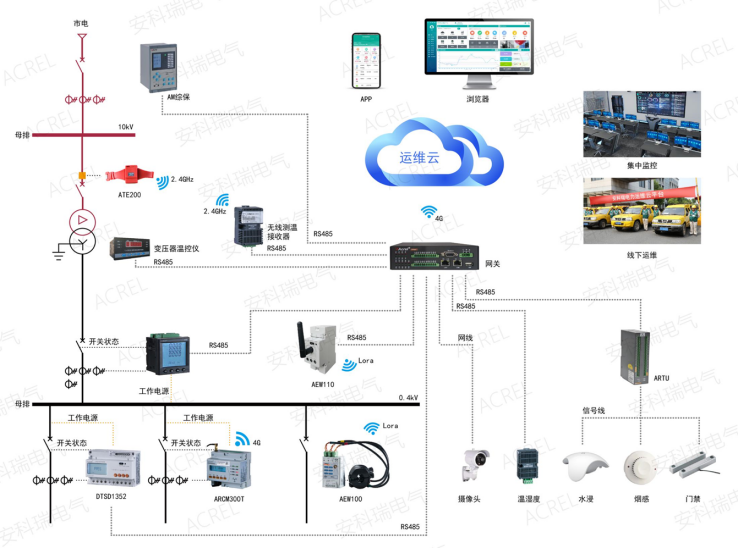

AcrelCloud-1000電力運維云平臺采用多功能電力儀表、無線通信、邊緣計算網關及大數據分析技術，通過智能網關采集現場數據并存儲在本地，再定時向云平臺推送數據。平臺可同時接入數以千計的用戶變電站數據。平臺采集的數據包括變電所電氣參數和環境數據，包括電流電壓功率、開關狀態、變壓器溫度、環境溫濕度、浸水、煙霧、視頻、門禁等信息，有異常發生10S內通過短信和APP發出告警信號。平臺通過手機APP下發運維任務到指定人員手機上，并通過GPS跟蹤運維執行過程進行閉環，提高運維效率，即時發現運行缺陷并做消缺處理。

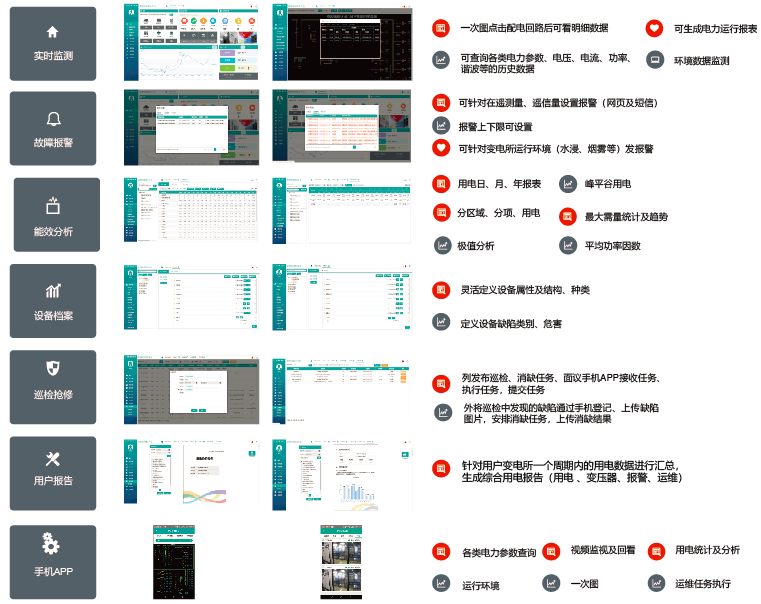

變電所運維云平臺功能一覽

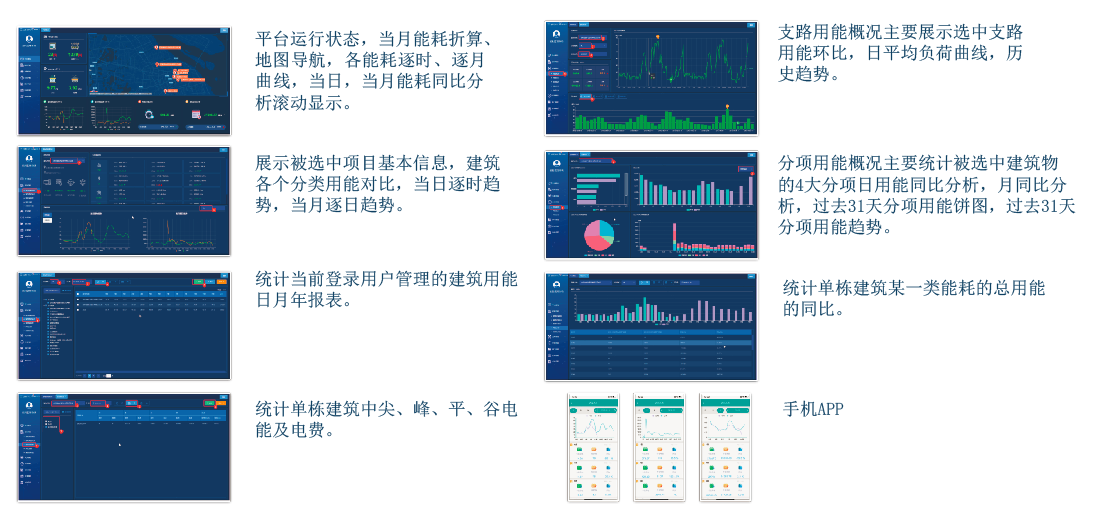

1.2 能源管理云平臺
Acrelcloud-5000能耗管理云平臺可適用于各個行業，如政府辦公建筑、工廠、教育建筑、醫療建筑、商業綜合體等，可通過局域網、互聯網或者4G網絡采集不同區域多個建筑或單位的用能數據。
平臺采集建筑電、水、氣、冷熱量等能源消耗數據和光伏、風力、儲能等新能源數據，對用能數據進行分析，按照區域、部門、用電設備類型進行細分，提供同比、環比分析比較和用能數據追溯，同時可以提供尖峰平谷各時段用能數據和報表，幫助用戶梳理能源賬單明細和制定能源績效考核。
1.3 環保用電監管云平臺
近年來我們的環境質量有了很大的改善，這都?xì)w功于國家層面對環保的重視和環保部門的有力監察執法。安科瑞針對環保監察的痛點研發了環保用電監管系統解決方案，助力環保部門堅決打贏藍天碧水保衛戰。
Acrelcloud-3000環保用電監管平臺主要為環保監察部門和產污排污企業服務，為環保部門提供在線監管和執法依據，為生產企業提供設備運行監控和產污排污數據記錄。

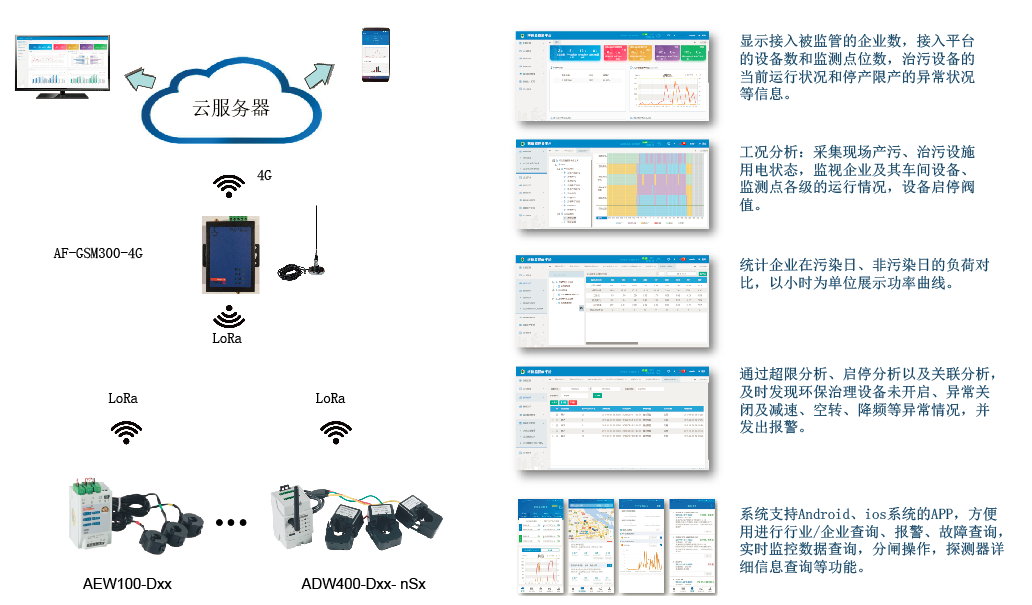

平臺采集生產企業總用電量、生產用電和治污設備用電量，進行關聯分析，及時給出環保設備異常運行信號或企業異常生產信號，實現全過程防控。前端設備采用不停電免接線方案采集用電數據，經LORA無線上傳到環保數據網關，再通過4G上傳平臺服務器或縣、市、省級環保平臺。各地環保部門通過污染防治設施用電實時監控，實現對排污企業生產運行無死角、全流程監控，達到變?nèi)朔罏樾畔⒒挤溃瑥氖潞筇幜P到介入式執法，徹底扭轉傳統依靠人力、經驗進行現場核查的狀態，為環保監管開辟更加切實、有效的監管方式，形成長效機制。
1.4 智慧安全用電云平臺
據應急管理部網站數據，2016~2018年期間因為電氣原因?qū)е碌幕馂?zāi)占總數的30%~34%左右，其中2018年全國共接報火災23.7萬起，因違反電氣安裝使用規定引發的火災占總數的34.6%，較大和重大火災事故中，電氣火災的比例更高。國務院、公安部消防局以及各省市自治區直轄市紛紛出臺文件推廣使用安全用電、智慧用電，從源頭上預防電氣火災的發生，現安全用電管理平臺已在九小場所、三合一場所、養老福利院、醫療場所、學校、金融網點等人員密集場所廣泛開展。

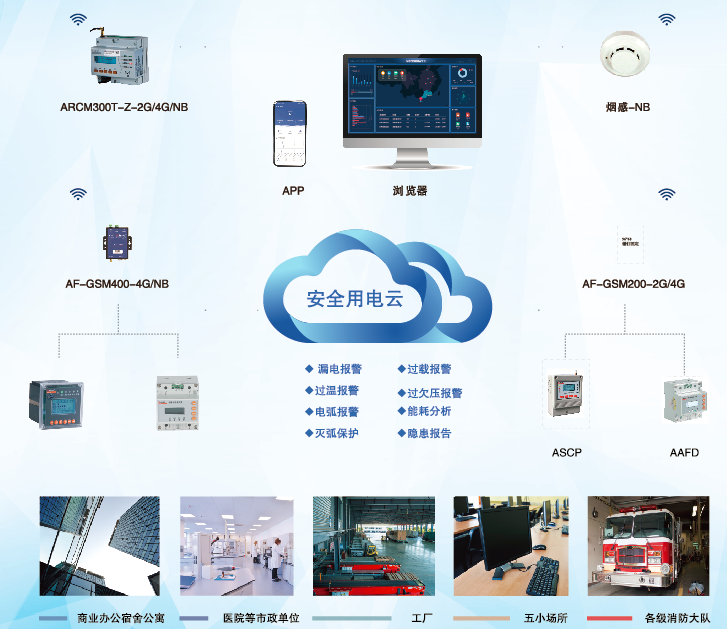

安科瑞Acrelcloud-6000安全用電管理云平臺對電氣引發火災的主要因素（線纜溫度、漏電電流、負荷電流、電壓）進行不間斷的數據跟蹤與統計分析，通過2G/NB-IOT/4G方式采集現場數據，實時發現電氣線路和用電設備存在的安全隱患（如：線纜溫度異常、過載、過壓、欠壓及漏電等）并通過短信、APP推送、自動語音呼叫等方式及時預警，有效防止電氣火災的發生。系統可以顯示所有監測點位的漏電電流等電氣參數和線纜溫度，并支持巡檢記錄和派單操作，提供安全隱患分析報告，實時評估企業用電安全狀態。

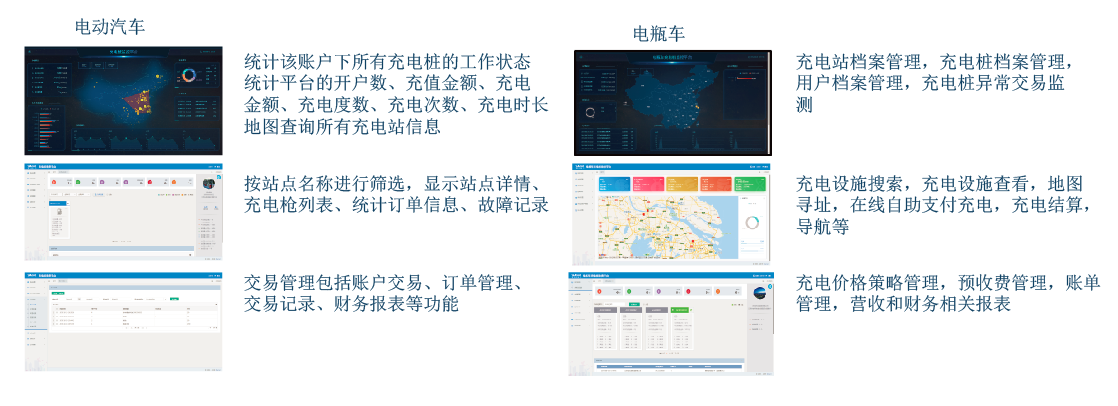

1.5 電動汽車/電瓶車充電樁運營管理云平臺
電動汽車現已成為最廣泛使用的綠色能源交通工具，Acrelcloud-9000充電樁運營管理云平臺系統通過物聯網技術對接入系統的充電樁站點和各個充電樁進行不間斷地數據采集和監控，同時對各類故障如充電機過溫保護、充電機輸入輸出過壓、欠壓、絕緣檢測故障等一系列故障進行預警；用戶通過微信小程序掃描二維碼，進行支付后，系統發起充電請求，控制二維碼對應的充電樁完成電動汽車的充電過程。充電樁可選配WIFI模塊或GPRS模塊接入互聯網，配合加密技術和秘鑰分發技術，基于TCP/IP的數據交互協議，與云端進行直連。
電動自行車數量越來越多，解決了老百姓短距離出行問題，但是和電動自行車相關的安全和火災事故新聞也屢見不鮮，有逐年增長的趨勢，給社會帶來了很大的損失，成為人民生命和財產安全的一個隱患。基于電動自行車火災的危害和特點，各級政府部門發文對電動自行車火災的整治重點都放在規范停放和充電行為上。安科瑞Acrelcloud-9500充電樁運營管理云平臺，針對電動自行車火災治理提供充電安全管理、資產管理和交易管理的一攬子解決方案，解決充電難、管理難和收費難的問題，可應用于商業樓宇、小區、學校、醫院等場所設置的電動自行車充電場所的運營管理。

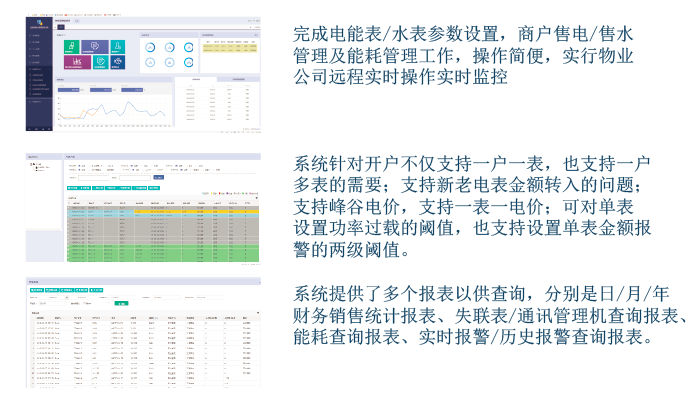

1.6 物業小區預付費管理云平臺

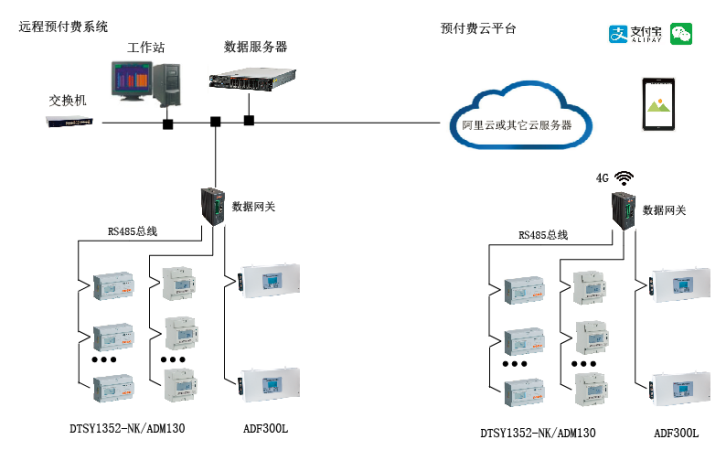

安科瑞遠程預付費系統可以針對各商業綜合體、小區、寫字樓、辦公樓、酒店式公寓等物業，學校、工廠宿舍的后勤管理部門以及連鎖超市、大型物業分布式財務操作，在線支付，總部財務扎口等。目前Acrelcloud-3000預付費管理系統已經成功在上述各場景得到廣泛的應用并已經穩定運行多年，適用于物業公司對小區、辦公和商鋪租戶的水電預付費管理，或者學校對學生宿舍的用電預付費和用電安全管控系統。
2 管
安科瑞根據多年來的項目經驗，結合用戶實際需求，開發了各類有線、區域無線、廣域無線通訊產品，包括網關和終端設備。支持RS485、以太網、LORA、ZigBee、GPRS、4G、NB-IOT等多種通訊方式，隨著5G建設步伐的加快，未來將會有越來越多的通訊方式融入產品，服務于泛在電力物聯網建設。
3 邊

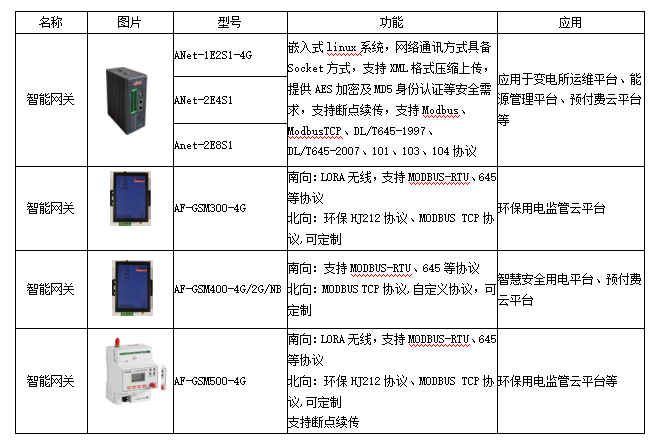

安科瑞針對物聯網應用開發了多款智能網關，采用嵌入式系統和邊緣計算技術，現場采集和存儲終端設備數據，并根據云平臺的需要，采用不同的協議和云平臺對接。所有數據采集、計算、異常報警觸發邏輯均在網關就地設置，網絡故障時數據存儲在本地，網絡恢復后補傳數據，斷點續傳，提高數據可靠性。
4 端

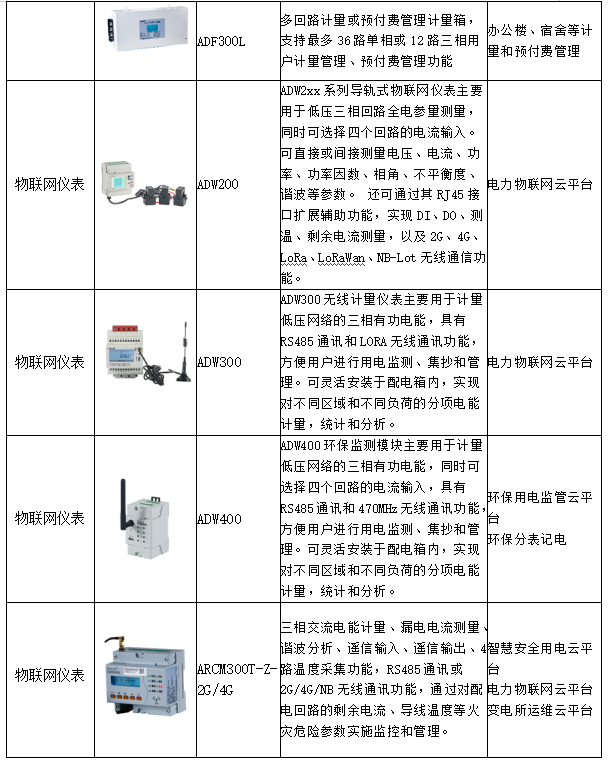

針對泛在電力物聯網的建設，安科瑞陸續推出多款物聯網儀表，應用在不同場合以滿足不同需求，2019年全年各類終端儀表出貨量超過185萬臺。
5 安科瑞產品在泛在電力物聯網的應用
近兩年來，安科瑞已經陸續參與江蘇省部分縣市電力公司的用戶端能源管理平臺、云南省網綜合能源服務平臺、上海嘉定區147所學校電力運維平臺等相關平臺的建設，提供了包括云平臺、智能網關、終端設備等產品，各類用戶端云平臺在全國各地運行案例700多套，并且根據用戶需求不斷完善產品功能，這些項目就是未來泛在電力物聯網的一部分。
“能源互聯網的春天到了，因其所能，它必將成為充滿活力的新型能源業態。②”盡管針對泛在電力物聯網還有一些不同的聲音，但是泛在電力物聯網已經悄無聲息的鋪開來，融入能源互聯網基礎建設的方方面面。
①：引用華北電力大學校長楊勇平在“2019全球能源轉型高層論壇”上發言
②：引用國家能源互聯網產業及技術創新聯盟副理事長李鳳玲發言
