摘要： 本遠程預付費管理系統采用智能遠程預付費電表（DTSY1352/DDSY1352系列），采集各商戶實時用電量、剩余電量，通過智能遠程預付費電表進行遠程分合閘控制，實現先售電后用電。該系統采用總線通訊傳至后臺，通過安科瑞（AcrelCloud3200）遠程預付費能源管理系統實現各商戶用電的收費、監控和管理。
關鍵詞：預付費電表，DTSY1352/DDSY1352，AcrelCloud3200，總線通訊
1﹑概述
江蘇綠溢大廈預付費云平臺系統項目位于南京市建鄴區黃山路2號，項目建設用地面積為75000平方米 ，屬主城區核心區域，周邊住宅小區林立，配套齊全，交通便捷，將于2020年初通車運營的南京地鐵7號線在附近設站。綠溢大廈低層樓層部分為商業、裙裾房，以上為酒店公寓，是一座集商業、辦公、公寓住房為一體的現代化建筑。
本項目裙房、塔樓1、塔樓2安裝預付費電力儀表共353只，Acrel-3200Cloud預付費云平臺能更好完成商戶售電管理及用電管理工作，操作簡便，實行物業公司遠程實時操作實時監控，具有良好的人機界面，能夠有效的統計和管理數據，并對數據的安全性做了有效的保密措施。提高管理水平，解決收費難問題。
2.設計依據
2.1用戶需求
2.1.1系統功能
項目托管，免現場安裝
項目現場可以省去配置預付費服務器、安裝數據庫、短信貓等一系列工作。不但可以省去很多硬件成本，還能大大減少調試和維護成本
遠程抄表，遠程售電售水
抄表信息通過網關實時上傳到云平臺，快速便捷，免去人工抄表；財務集中管理，電量實時下發，并比對充值次數防止作弊；支持一戶一電價，一戶一水價
云端部署，集團式預付費
系統軟件升級維護不再收到客戶網絡環境的困擾，云端統一部署，升級方便快速；客戶不需要安裝客戶端。
金額預警
金額不足或金額欠費提醒、電表充值到賬提醒，都可及時短信通知商戶
遠程控制
可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制、參數設置等操作，方便管理
系統規模
接入表不受數量、地域限制，一個賬戶可以管理多個項目，系統設計容量可達十萬個計量點。
能耗分析
用戶和管理員都可查詢預付費表或管控表每天的用能狀況；可提供能耗分析+財務軌跡一體式綜合管理報表，包含用戶表的能耗、財務數據、能耗和財務的期初期末值等數據
打印功能
可以打印各用戶用能報表和各用戶費用清單。
訪問方式不受限
系統將可以通過PC瀏覽器、平板、手機APP訪問和在線支付無人值守
權限管理更科學
賬戶與項目掛鉤，每個物業環境的財務數據互相獨立；角色設置與賬戶設置分離；集團總部用戶可訪問多個項目。
統一第三方接口API
提供統一的第三方API或SDK開發接口，第三方平臺可選擇數據接入或完全接管。
電站電能管理
提供變電所或樓層、大樓總表的遠程自動抄表，以及相關能耗分析報表的功能
水表預付費系統
提供與預付費電表相類似的所有售水相關功能，預付水量用完自動關閥，如遠程售水、水耗報表、遠程開關閥等，并與電表集成一體化系統
數據安全
公網傳輸數據采用AES加密算法，秘鑰分發機制，等保障數據安全
學生宿舍環境
支持在學生宿舍環境下的定時時間通斷控制、惡性負載控制、基礎免費電量、費控和強控等功能
2.1.2預付費電能表要求
體積小巧，安裝方便，可根據用戶具體數量而采取箱式或柜式安裝，性能不應有變化；
具有反竊電功能，能計量正負兩個方向的電能，且以同一方向累計，杜絕偷漏電的現象；
當某用戶用電超標或欠費時，可根據管理者指令對該用戶實現斷電控制；
電表面板可顯示每個用戶實際用電量，用戶可直接在電表上讀數；
支持計算機遠程聯網控制；
整機功耗低、使用壽命長。
2.2設計標準
本系統提供的設備滿足以下規定、法規和行業標準：
GB 50052 《供配電系統設計規范》
GB 50054 《低壓配電設計規范》
GB/T 18460.3 《IC卡預付費售電系統 第3部分： 預付費電度表》
DL/T 448 《電能計量裝置技術管理規程》
IEC 61587 《電子設備機械結構系列》
GB/T 3047.1 《面板、架和柜的基本尺寸系列》
DL/T 5137 《電測量及電能計量裝置設計技術規程》
GB 2887 《計算站場地技術條件》
2.3設計范圍

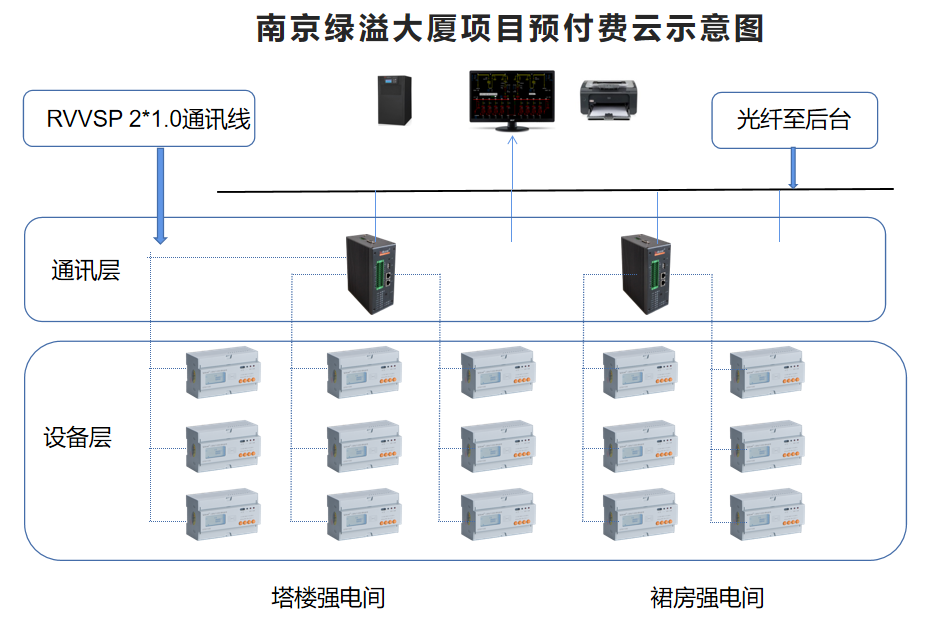

根據客戶需求及項目實際情況，本項目設計的預付費云平臺系統，由安科瑞品牌三相預付費電能表DTSY1352-NK，通訊管理機ANet系列網關，及預付費系統管理軟件等組成。
現對項目中安裝的預付費電能表區域接入預付費云平臺系統，實現遠程抄表、遠程控制電表、遠程售電等功能。現場電表主要分布在裙房、塔樓層配電間中；
目前現場總接入353只DYSY1352-NK預付費電能表。
注：第三方儀表需注明要求支持標準Modbus-RTU協議，否則不予接入或另外收費。
2.4主要設備技術參數

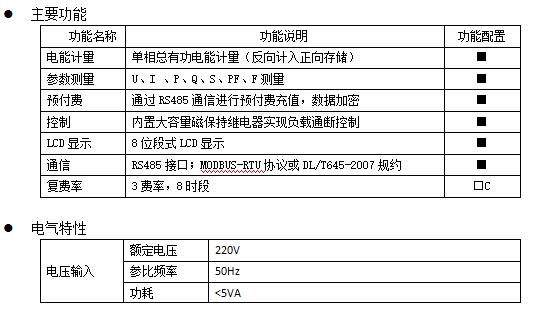

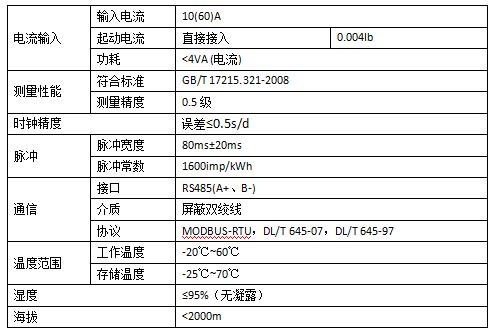

2.4.1三/單相預付費電能表DT/DSY1352-NK：
2.3.4 通訊管理機ANet-2E4SM

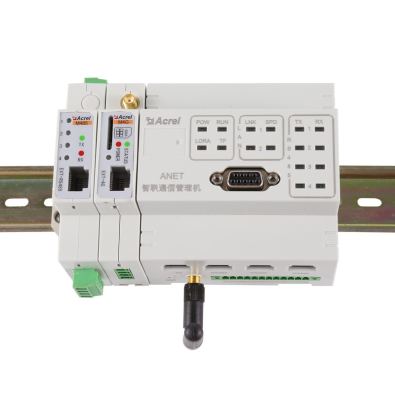

ANet智能通信管理機系列是一款采用嵌入式硬件計算機平臺，具有多個下行通信接口及一個或者多個上行網絡接口，作為信息采集系統中采集終端與平臺系統間的橋梁，能夠根據不同的采集規約進行水表、氣表、電表、微機保護等設備終端的數據采集匯總，并使用相應的規約轉發現場設備的數據給平臺系統。
ANet智能通信管理機支持接收上級主站系統下達的命令，并轉發給目標區域內的智能系列單元，完成對廠站內各開關設備的分、合閘遠方控制或裝置的參數整定，實現遙控和遙調功能，以達到遠動輸出調度命令的目標。
ANet智能通信管理機作為自動化系統網絡與監測設備之間的通信接口設備，提供規約轉換、透明轉發、數據加密壓縮、數據轉換、邊緣計算等多項功能。
ANet智能通信管理機實時多任務并行處理數據采集和數據轉發，并可多鏈路上送平臺數據。通過專門的配置管理軟件，可為通道選擇各自不同的通信協議，并可通過更改配置文件來改變通信管理機所連接儀表設備的數量及數據信息，而不需更改軟件程序。

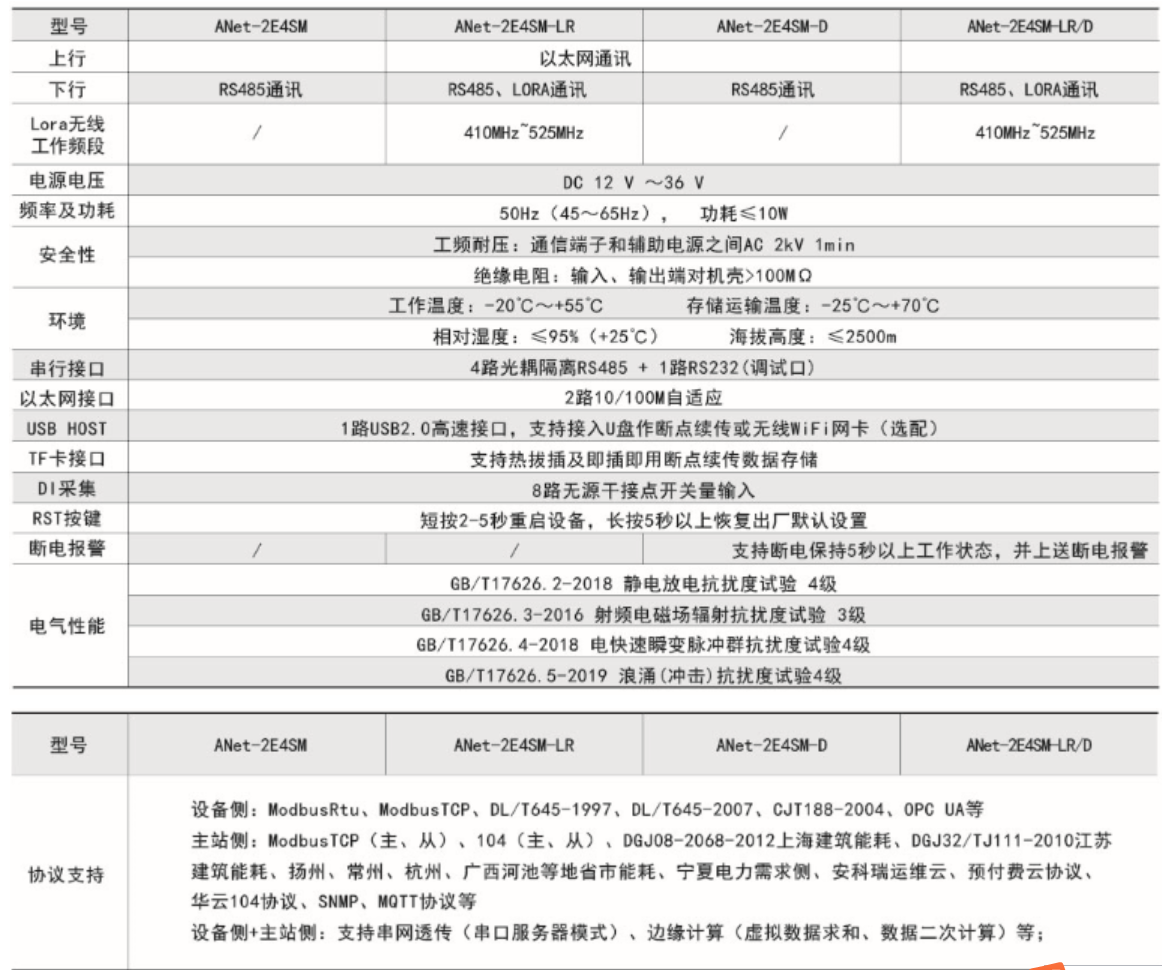

技術參數如下表：
3.系統功能
3.1系統概述
AcrelCloud-3200預付費云平臺是安科瑞公司研制的與DTSY-1352三相電子書預付費電能表配套的售電管理系統。它是以預付費管理軟件和集中抄表軟件為主，包括計算機，通訊管理機，打印機等設置在內的集成系統。
主要完成電能表參數設置，商戶售電管理及能耗管理工作，操作簡便，實行企業集團、物業公司遠程實時操作實時監控，具有良好的人機界面，能夠有效的統計和管理數據，并對數據的安全性做了有效的保密措施。安裝方便，是用電管理部門、商業廣場和物業小區等管理部門，提高用電用水管理水平，解決收費難問題的理想產品。
3.2主要功能
3.2.1 集中抄表服務系統

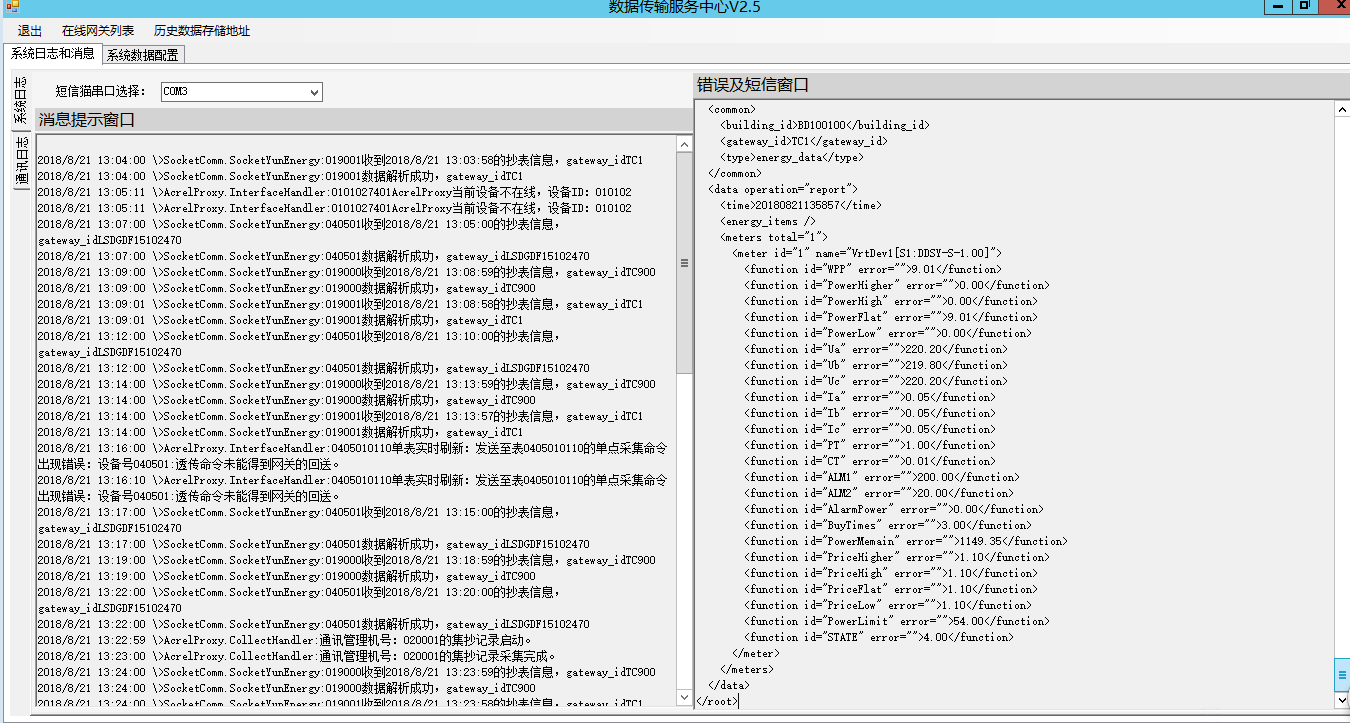

系統默認半小時對所有表進行一次遠程集中抄表，時間間隔支持個性化配置。
3.2.2 B/S云平臺售電系統
本系統包括五大模塊，分別是登陸模塊、系統配置模塊、用戶（商鋪）管理模塊、售電管理模塊、報表中心模塊，主要功能如下：
1）登陸管理：管理操作員賬戶及權限分配，查看系統日志等功能；
2）系統配置：對建筑、通訊管理機、儀表及默認參數進行配置；
3）用戶管理：對商鋪用戶執行開戶、銷戶、遠程分合閘、批量操作及記錄查詢等操作；

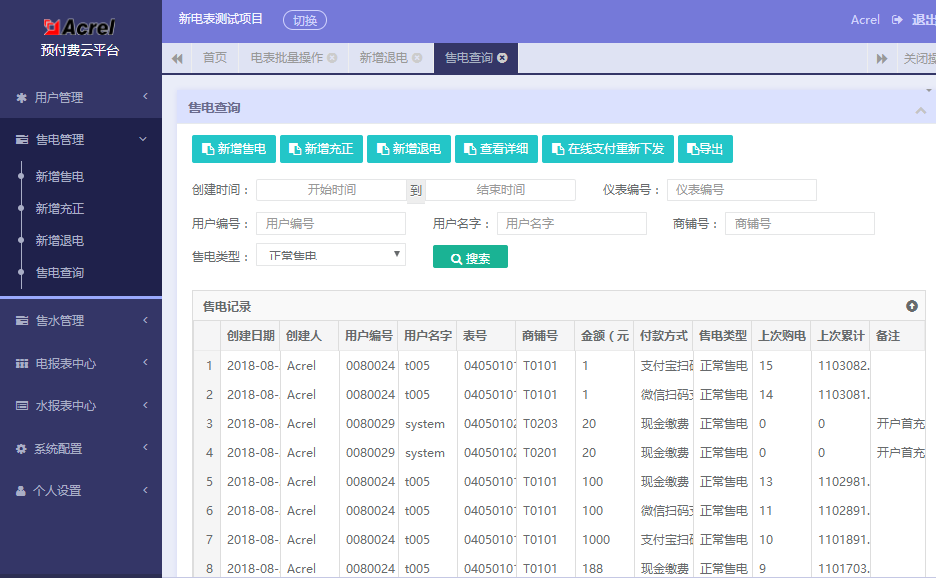

4）售電管理：對已開戶的表進行遠程售電、退電、沖正及記錄查詢等操作；
5）售水管理：對已開戶的表進行遠程售水、退水、記錄查詢等操作；
6）報表中心：提供售電、售水財務報表、用能報表、報警報表等查詢，本系統所有的報表及記錄查詢，都支持excel格式導出。
項目導覽

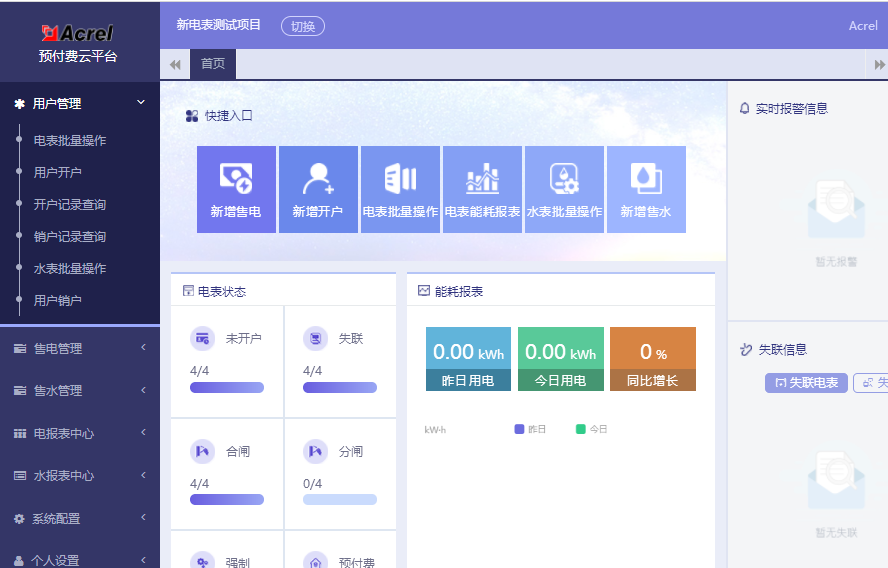

登陸系統進入項目導覽界面，用戶可以全局掌握所屬各項目分布、商戶數量、用電總量、收繳電費、售電總量等摘要信息
用戶管理
用戶管理主要完成對商戶的開戶，銷戶、電表/水表批量操作、開戶/銷戶記錄查詢等。
用戶開戶

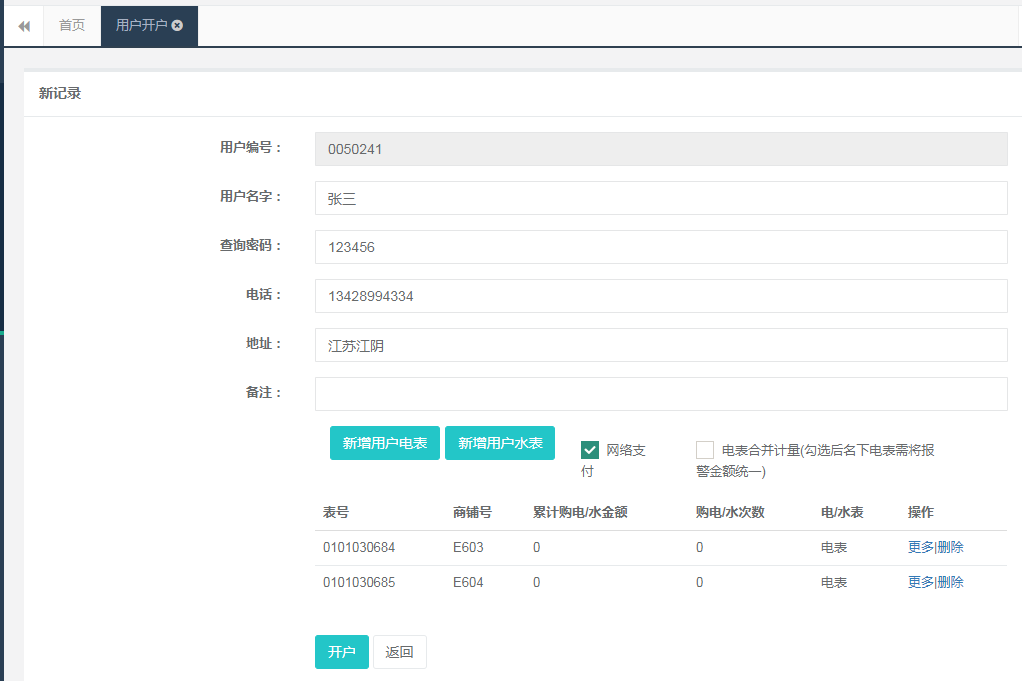

系統對商鋪進行開戶，不僅支持一戶一表，也支持一戶掛多表的需要，滿足項目改造后新老表切換時，老表金額轉入的問題；支持峰谷電價，支持一表一電價；可對單表設置功率過載的閾值，也支持設置單表金額報警的兩級閾值。
批量遠程操作

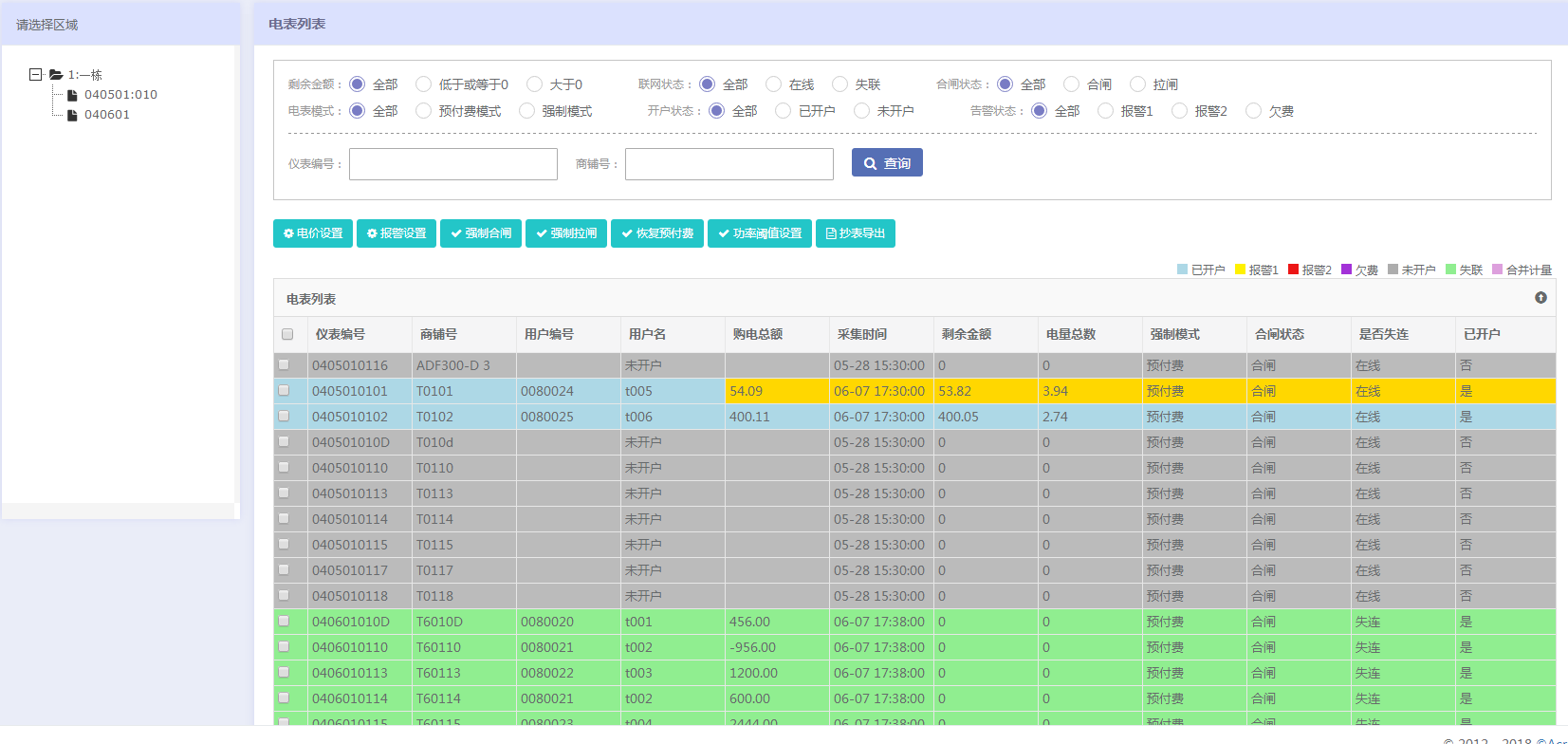

針對開戶狀態、報警1、報警2、欠費、失聯等狀況分別用不同的顏色顯示；遠程對儀表進行遙控的命令類型包括：電價下發、設置下發（下發報警金額閾值和過載功率閾值）、保電（強制儀表合閘）、恢復預付費（欠費自動跳閘的模式）、拉閘（強制斷電）和抄表導出（導出當前所有表狀態為EXCEL文件），如下圖所示：
售電管理
系統提供了新增售電、充正、退電，明細及分類查詢。

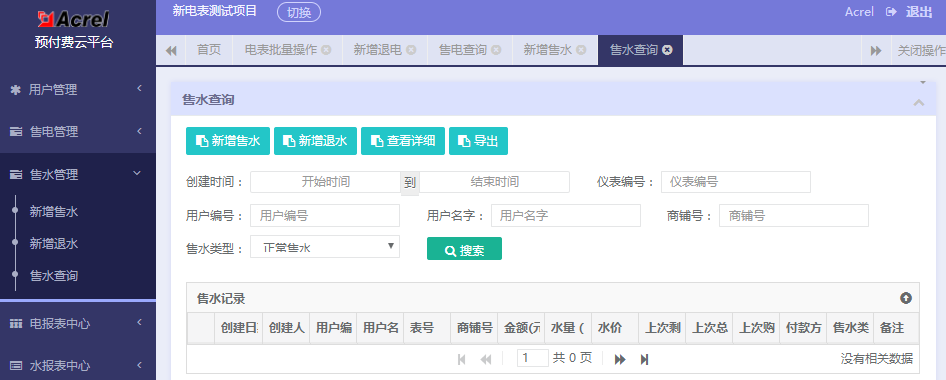

售水管理
系統提供了新增售水、充正、退電，明細及分類查詢。
報表中心

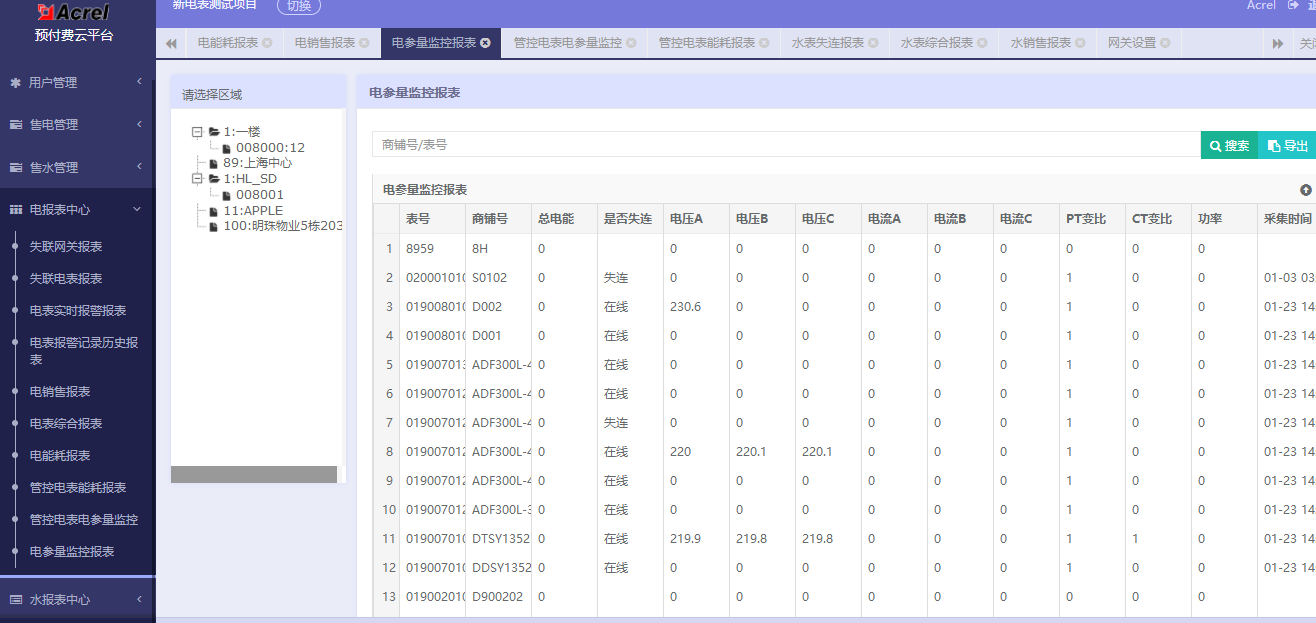

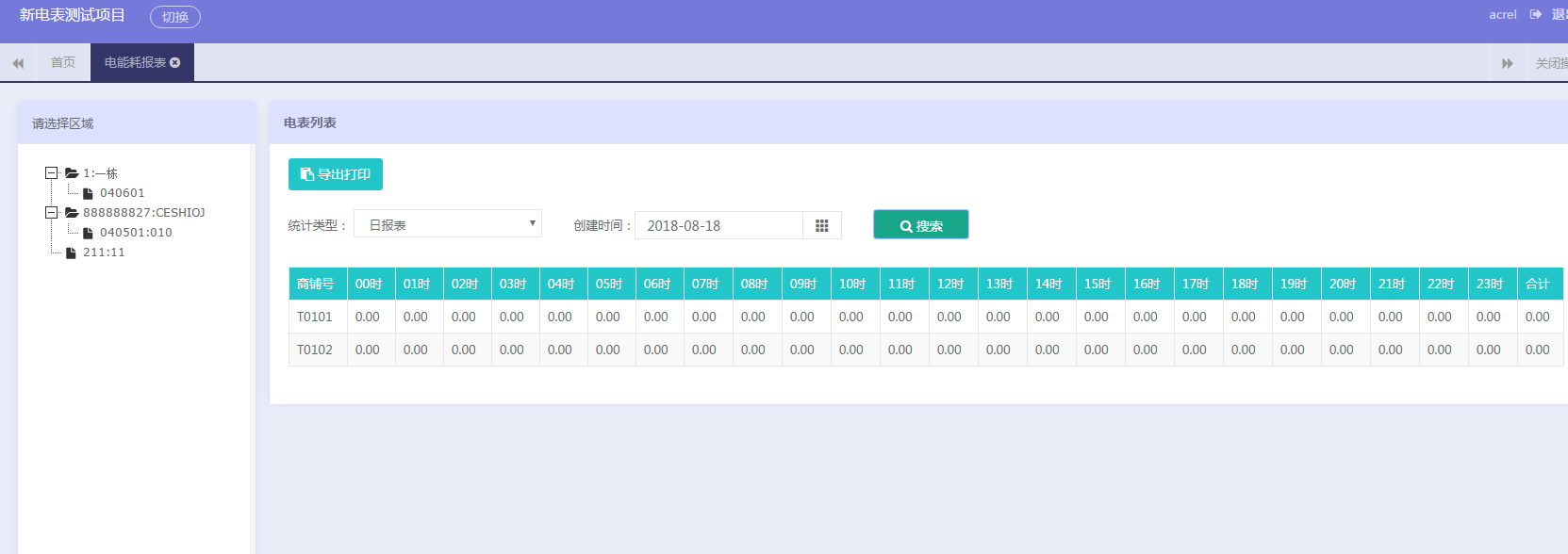

系統提供售電、售水、電能銷售、電能統計、管控電表、實時報警、歷史事件、電參量等各種報表以供查詢，滿足用戶找我日/月/年財務銷售電量、水量、收費等，以及失聯表/通訊管理機查詢報表。
系統配置

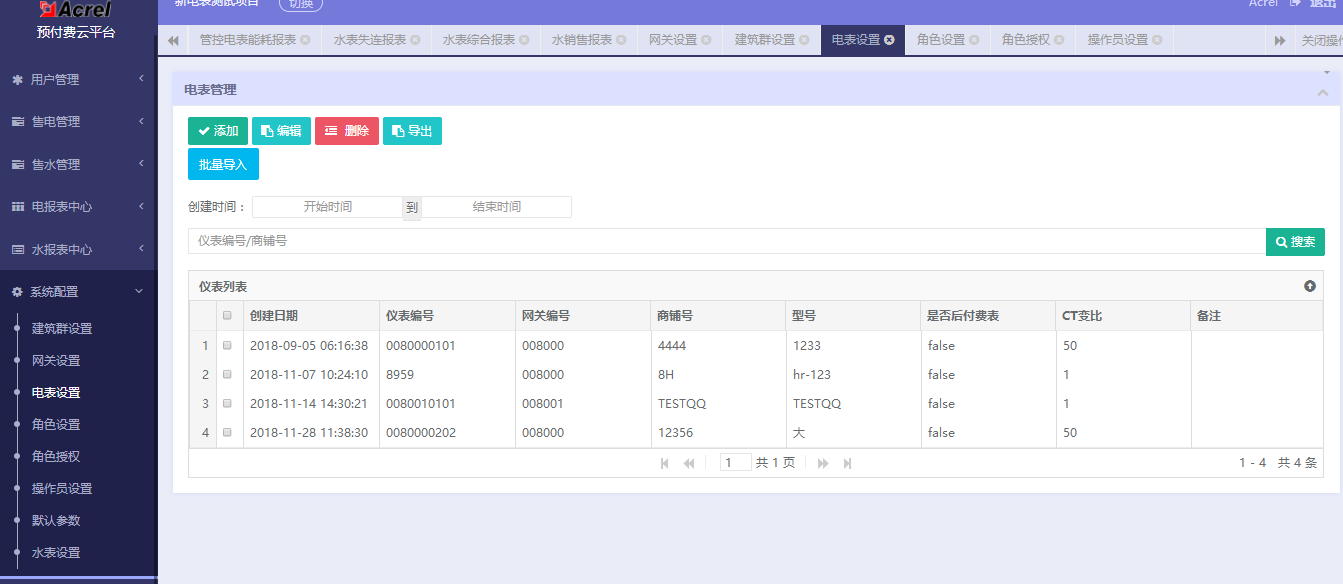

系統配置包括建筑、網關、電表、水表的平臺接入基礎參數設置，并提供管理人員角色和權限的管理，防止未授權的訪問。
3.2.3單據打印

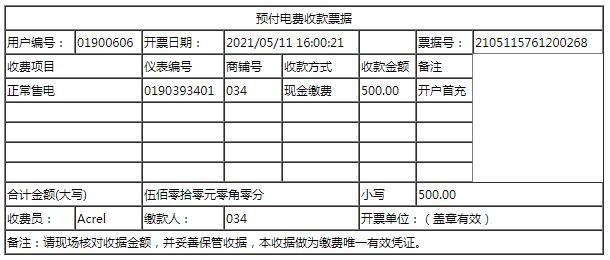

售電、退電、開戶時系統支持三聯單單據打印的功能，單據格式默認如下（可以由客戶確認后自由定制）：
4﹑結束語
伴隨著經濟的發展，人們物質生活水平的提高，為了滿足人們日常購物和飲食的生活需求，各地地方涌現出一大批的商業綜合體，商業綜合體內的各個商鋪和租戶的用電管理亟待解決，在商業綜合體的用電量不斷增長、對供電質量要求不斷提高的同時，也存在大量拖欠電費的情況，很大的加重了商業綜合體經營管理方的經營風險。 預付費能源管理系統通過總線通訊的方式，結合現場的多用戶計量表（ADF400L）和平臺軟件系統（Acrel-3200）實現了先交費后用電，可以避免商場電費墊資問題，從而緩解了商業地產運營的資金壓力，有效的加強和改善了經營管理方式。
